频谱分析仪控制器
时间:2016-12-27 10:03

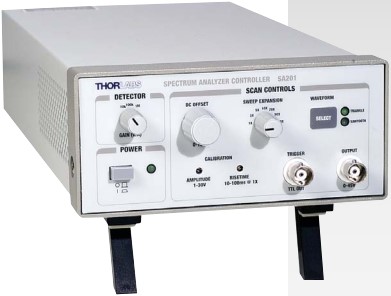

频谱分析仪控制器型号: SA201
产品介绍:
SA201是专门设计来控制Thorlabs SA200系列Fabry佩罗干涉仪。控制器产生一个电压斜坡,用于扫描两个腔镜之间的分离。控制器提供了调整斜坡电压和扫描时间,允许用户选择扫描范围和速度。一个偏移量控制提供允许频谱在示波器上显示转左或右。另一个方便的控制器的功能是提供了一个1 x变焦功能,2 x,5倍,10倍,20 x,50和100 x光谱显示分辨率的增加。输出TTL电平触发允许用户的外部触发示波器开始或ramp波形的中点。SA201还包括一个用于高精度光电探测器放大器电路监测腔的传输。放大器提供了一个可调互阻抗增加10 k、100 k和1 m V /开车时高阻抗负载,如一个示波器。利用控制器的输出的同步信号,可以用一个示波器显示输入激光的光谱。的探测器电路包含一个消隐电路.
技术参数:
| 型号 | SA201 |
| 波形 | 锯齿/三角形 |
| 默认波形 | 锯齿形 |
| 锯齿下降时间 | 1毫秒 |
| 输出电压范围 | 1 - 45 V |
| Max电源电流 | 26 mA Max |
| 短路持续时间 | 连续 |
| 补偿范围 | 0 - 15 VDC |
| 白-黑幅度范围 | 1 - 30 V |
| 上升时间范围 | 0.01 - 0.1 s @ 1 x扫描经验 1 - 10 s @ 100 x扫描经验值 |
| 扫描扩展设置 |
1X, 2X, 5X, 10X, 20X, 50X, 100X |
| 扫描刻度误差 | ±0.5% |
| 输出噪声 | 1 mV RMS (~6.6 mV PP ) |
