   MetraSCAN 工业级光学三坐标三维扫描仪介绍
    无臂手持式 MetraSCAN 3D 光学 CMM 扫描系统目前是市场上最精确的扫描和检测解决方案，无论是在实验室
或现场环境中使用，均可达到高精度测量的目的，这一切源于Creaform革命性的TRUaccuracyTM技术。再结合
HandyPROBE几何特征检测的功能，形成了一套完备而且功能强大的解决方案，极大地提高了大型部件测量或逆向
设计过程的可靠性、速度。

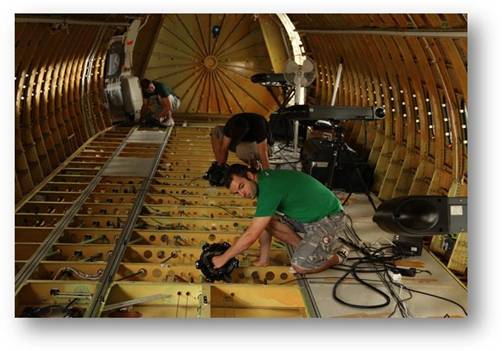

    MetraSCAN 工业级光学三坐标三维扫描仪工作原理
     MetraSCAN工业级光学三坐标三维扫描仪系统主要由C-Track、MetraSCAN、HandyPROBE三部分组成。
其中C-Track双相机传感器是该系统的核心部件，测量过程中C-Track以每秒30Hz的速度采集图像，得到每幅图像中
MetraSCAN或HandyPROBE上反射靶的二维位置，再利用三角测距法计算多幅图像中每个反射靶的坐标值，得到
MetraSCAN设备上每个反射靶在C-Track工作空间内的三维坐标值，再经过Vxelements软件的计算将被测物体自由
形面数据或几何数据实时呈现在操作者眼前。

MetraSCAN三维扫描检测系统优势介绍
便携、扫描快速、无需拼接、直接获取三角面片、点云不分层且有序、维护方便。
    具体如下：
•   手持式任意扫描，非常便携；
•   具有自动对齐功能，对齐时不再需要人工操作，从根源上极大地减少了错误的发生；
•   自然环境即可用，无须暗室或者恒温室；
•   TRUaccuracy™ 技术确保高度精确的测量，无需考虑测量环境（不稳定、震动、热变化等）；
•   2个CCD及1个十字激光发射器，扫描更清晰和准确；
•   扫描数据无分层、自动生成STL三角面片，无须人工拼接；
•  十字交叉激光束、每条激光线宽210mm、扫描速度更快效率更高；
•   可在空间范围较小的内部、外部扫描，无局限，；
•   可多台扫描仪同时工作扫描，数据都在同一坐标系下；
•   非常容易操作，且扫描效率非常高；
•   对有装配关系的不同零部件，能够分开扫描，且能够保证数据的装配关系；
•   被测件无需喷粉、无需贴点，可扫描任何颜色，包括黑色产品，及镀铬产品；
•   测量无死角，工件在扫描过程中移动不影响，抗震动；
•   测量方便快捷，可在室内、室外做扫描工作；
•   设备自带校准棒，光学仪器，无机械损伤，无需每年做机械校准；
•   有中国计量科学研究院的认证证书，产品质量有保证；

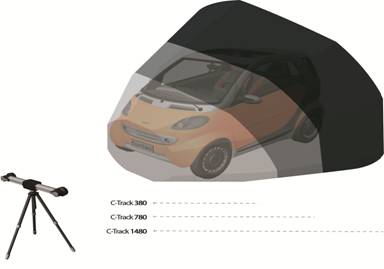

测量范围– 侧视图

Metrascan 3D随附VXelements软件，此一体化的三维数据采集软件为扫描和测量提供了强大的支持。
软件集合了所有必要的元素与工具于一个统一的，界面友好且直观的工作环境中。
VXscan致力于三维扫描数据的采集及优化，功能优异，简单易操作，界面友好，适用于不同层次经验的使用者。

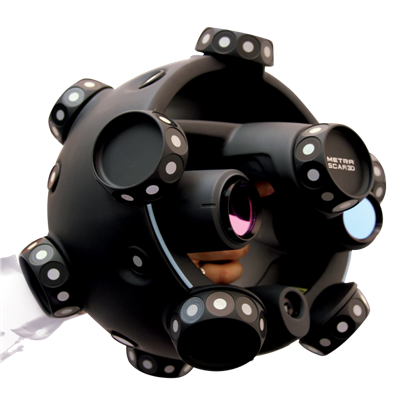

MetraSCAN 3D
MetraSCAN 3D 扫描仪
人体工程学支架
校准球
FireWire 电缆
手提箱
VXelements™ 软件
包括部件和人工的一年质保期


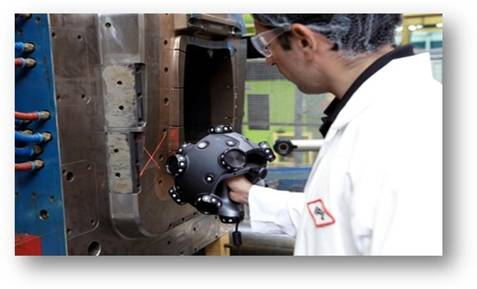

应用 – 检测
部件-CAD对比分析
首件检测
供应商质量检测
一致性评估
对齐
工装检测及调整


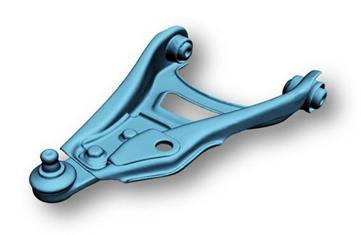

应用 - 逆向工程
3D 扫描至CAD
3D建模
工装和夹具的研发
维护、修理和检测
有限元分析（FEA）


兼容软件
►    Geomagic (Studio & Qualify)
►    Rapidform (XOR & XOV)
►    InnovMetric Software (PolyWorks Inspector)
►    Dassault (Catia V5, SolidWorks)
►    Delcam (PowerINSPECT)
►    Metrologic (Metrolog XG, V5)
►    New River Kinematic (SpatialAnalyzer)
►    PTC (Pro/ENGINEER)
►    Siemens (NX and Solid Edge)
►    Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage)
►    Verisurf (VerisurfMeasure)
